• 通过集成 2 端口实时交换机，非常适用于具有总线形拓扑结构的网络

• 带PROFINET 现场设备与工业以太网的连接

• 通过连接为一个 PROFINET IO Device，SIMATIC S7-300 和其它可编程控制器之间的数据交换快速、容易。

• 利用开放式通讯通过 SIMATIC S7-300 的集成，可保护现有工厂系统的投资

• 安全性：
  通过面向设备的 IP 地址列表，无需更改密码，即可实现保护

• 利用 TCP/IP 的 WAN 特性，通过电话网络 （如 ISDN），就可以实现远地编程

• 无需使用 STEP 7 即可调整系列机器的固有 IP 参数

• 通过 NTP 或 SIMATIC 程序实现工厂范围内的时钟同步

• 通过自由的用户数据报文协议（UDP）连接或多点传送功能实现多用户访问。

• 利用对方系统中的接口，不用 RFC1006 也是可能的。

• 单宽型式，可节省一个插槽

• 借助于集成的 Autocrossover 功能，可使用非交叉电缆。

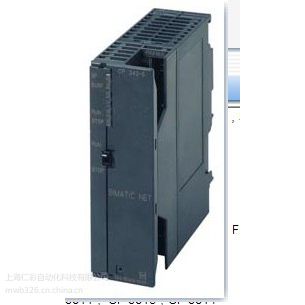

CP343-1 是用于工业以太网连接的 SIMATICS7-300 的通讯模板。

由于其集成有处理器，从而减轻了 CPU 的通讯任务，且支持附加接口。

CP 343-1 允许 S7-300 和以下设备通讯：

• 编程设备、计算机、HMI 设备

• 其它 SIMATIC S7/C7 系统

• SIMATIC S5 PLC

• SINUMERIK 840D powerline

• 现场设备（PROFINET IO 设备）

• 非西门子设备

CP 343-1 可用于 SINUMERIK 840D powerline，以连接到工业以太网及与其它自动化系统通讯，如通过开放式 IE 通讯、S7 通讯或 PROFINET 通讯。

CP 343-1提供 SIMATIC S7-300 设计的所有优点：

• 在正面，
  坚固的塑料外壳有如下功能:

• 两个 RJ45 接口，使用自动感测/自动协商功能，通过数据传输速率自动感测，可连接到工业以太网；该 RJ45 接口为工业用，带护套，
  可连接 IE FC RJ45 145/180 接头

• 2 针插接式端子排，用于与外部24 V DC电源电压连接。

• 8 个 LED 用于指示工作和通讯状态（诊断每一个交换机端口）

• 安装简单；
  CP 343-1 安装于 S7-300 导轨上，并通过总线连接器与相邻模块连接。 没有槽位规则。

• 无风扇运行；
  不需用后备电池。

• 使用 IM 360/361，CP 343-1也可运行于扩展机架（ER）上

• 不需编程器即可更换模板

CP 343-1 独立处理工业以太网上的数据拥塞。此模块具有自己的处理器。层 1 至 4 符合***。

传送协议 ***，TCP/IP、UDP 和 PROFINET IO 多协议运行是可能的。为了进行连接控制 （保持活化），可为所有有源/无源通讯伙伴的 TCP 传输连接组态一个可调时间。

使用 SIMATIC 程序或 NTP（网络时间协议），设置 CPU 日时钟，***至大约 +/-1s。

CP 343-1 拥有一个预定的以太网地址，通过网络可直接使用。

在多协议模式时，CP 343-1提供以下的通讯服务：

编程器/OP 通讯

编程器/OP通讯，连接到网络的所有S7站都可以远距编程。

• S7 路由；
  借助于 S7 路由，使用编程器可在整个网络中进行通讯。

PROFINET 通讯

• PROFINET IO 控制器；
  用于通过工业以太网连接现场设备和基于 PC 的 IO 设备（例如，带有 CP 1616 或 CP 1604 的设备），CP 343-1 支持 PROFINET IO 控制器的功能

• PROFINET IO 设备；
  CP 343-1 可以作为 PROFINET IO 设备操作，用于与 PROFINET IO 控制器交换来自如现场设备的 S7-300 站用户程序的数据（作为输入和输出数据）。

通过来自 S7-300 站的用户程序的 I/O 数据可访问 PNIO_SEND 和 PNIO_RECV 块。

S7 通讯

用于将 S7-300 (服务器和客户机)与 S7-200/300/400 (服务器和客户机)，HMI 设备和 PC (SOFTNET-S7 或 带 S7-1613 的 CP 1613 A2/CP 1623)连接。

开放式通讯

基于层 4，这是一个用于数据通讯的简单、优化的接口。一次调用最多能传输 8 KB 的数据。

通过这个接口，可使用下列接口：

• TCP 传输连接

• 带 RFC 1006 的 TCP

• 不带RFC 1006 的TCP

• UDP

• 用于 UDP 的多点传送

• *** 传输连接

开放式通讯用于与 SIMATIC S5、SIMATIC S7-400/300 和处理器/PC 的通讯。

所需的功能部件是用于工业以太网的 STEP 7 内装部分，并应结合到 S7 应用程序内。

使用具有 FETCH/WRITE 功能的开放式通讯，可以直接访问 SIMATIC S7 的 CPU 数据（方法与在 CP 1430 TCP 和 SIMATIC S5 中相同）。这就意味着现有HMI系统仍可被使用。

作为传输协议来执行 UDP，这便允许在组态好的多点传送回路上，使用多点传送功能同时发送与接收数据。

诊断

通过 STEP S7 或 web 浏览器，可提供丰富的诊断选项，包括：

• 通讯处理器的操作状态

• PROFINET 设备连接到 CP 的操作状态

• 一般诊断与统计功能

• 连接诊断

• 局域网控制器统计

• 诊断缓冲

• 具有简单的诊断功能的 Web 诊断

运行期间的诊断。

• 使用功能时钟进行连接的状态勘察

• SNMP MIB-2 对象；
  这样可调用以太网接口的当前状态，例如用于网络管理。

安全性

任意组态的访问列表允许用户和编程控制器使能用于 CP 或控制器访问。

组态

组态 CP 343-1 的全部功能需要 STEP 7 V5.4 或更高版本。

CP 的组态数据可保存在 CPU 中。模块可以不通过编程设备进行交换。

通讯和编程通讯块（S7客户机）所需的所有功能块***于工业以太网的 NCMS7 供货范围内或从 Internet 上下载。

总线形结构 CP 343-1，带集成失身交换机，作为 PROFINET IO 控制器或 IO 设备

上位网络与 PROFINET IO 控制器 CP 343-1 的接口

连接到上层网络和基于PC的系统
